手持式超聲波流量計
產品價格：
| 價格 |
¥ 340.00~8340.00元
|
| 起批量 | ≥1 臺 |
規格選型：
| 加工定制 | 是 | 品牌 | 華云儀表 | 型號 | SIN-2000H |
| 類型 | 超聲波流量計 | 測量范圍 | ＞0.2*管徑（m3/h） | 精度等級 | ±1%R |
| 公稱通徑 | 20~6000（mm） | 適用介質 | 各種液體 | 工作壓力 | 見詳情（MPa） |
| 工作溫度 | -30~160（℃） | 規格 | 超聲波流量計主機,小型探頭 DN15~100口徑管,中型探頭DN50~700口徑管道,大型傳感器DN300-6000口徑,【耐高溫】小型傳感器,【耐高溫】中型傳感器,【耐高溫】大型傳感器,【支架式】小型傳感器,【支架式】中型傳感器,【支架式】大型傳感器 | 波特率 | 75~57600 |
| 探頭防護等級 | IP67 | 工作電源 | 90~230VAC |

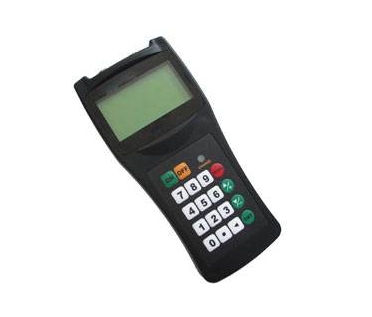

TDS-100型手持式超聲波流量計適用于各種工業現場中液體流量的在線標定和巡檢測量。具有測量精度高、一致性好、電池供電、操作簡單，攜帶方便等特點，是目前國內體積***小、質量***輕，真正意義上的便攜式超聲波流量計。
一、性能特點
測量精度：優于1%
重 復 性：優于0.2%
測量周期：500ms (每秒2次)；
操 作：4×4+2盤盤；帶充電指示燈；
外敷式安裝，操作簡單，方便；
4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等
內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等
標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據
自診斷，提示當前工作狀態是否正常
內置鎳氫充電電池可連續工作10小時以上
體 積 ：201×92×42mm
重 量 ：538g
二、配 置
1、主 機 ： 1臺
2、傳感器 ： 1對
可選配傳感器：
標準小型傳感器S 1型 ：（重量75g） ———— 適用DN15~100mm
標準中型傳感器M1型 ：（重量250g） ———–適用DN50~700mm
標準大型傳感器L 1型 ：（重量650g） ——–適用DN300~6000mm
高溫小型傳感器S1H 型 ：（重量94g） ——–適用DN15~100mm
高溫中型傳感器M1H型 ：（重量150g） ——–適用DN50~700mm
標準小型支架傳感器S1Z 型 ：（重量250g） —-適用DN15~100mm
標準中型支架傳感器M1Z型 ：（重量1080g）—-適用DN50~700mm
3、鋼 鏈 ： 1套 （外綁式傳感器專用）
4、充 電 器 ： 1個
5、數 據 線 ： 1條
6、專用電纜 ： 2條 (單根長5米)
7、偶 合 劑 ： 1瓶
8、卷 尺 ： 1只
9、防 護 箱 ： 1個 （鋁合金）
三、 種類：

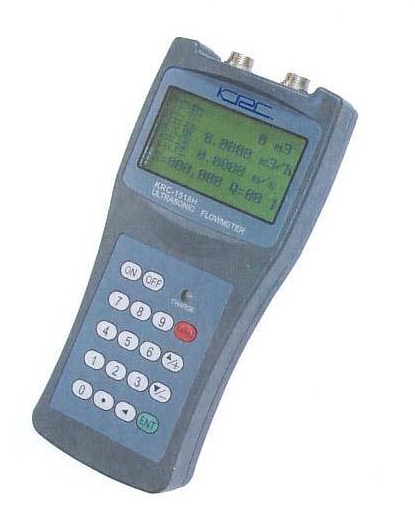

A 超聲波流量計 —-手持式
4行大液晶漢字顯示,顯示瞬時流量/流速;累積量;信號狀態等;
內置數據記錄器,可記錄相關數據;
標準RS232接口;OCT輸出;
內置電池可連續工作12小時.
體積 200 * 92 * 32
重量 538 g
|
傳感器名稱 |
標準S1型 |
標準M1型 |
標準L1型 |
高溫S1H |
高溫M1H型 |
|
管道尺寸 |
DN15-100 |
DN50-700 |
DN300-6000 |
DN15-100 |
DN50-700 |
|
管道尺寸 |
(1/2”~4”) |
(2”~28”) |
(12”~240”) |
(1/2”~4”) |
(2”~28”) |
|
材質 |
ABS |
特殊高溫材質 |
|||
|
工作頻率 |
1MHZ |
||||
|
安裝方式 |
V(N、W) |
V、Z |
Z |
V(N、W) |
V、Z |
|
標定 |
整機配對標定 |
||||
|
磁性 |
磁性 |
無磁性 |
|||
|
適用溫度 |
32℉～158℉(0°℃～70℃) |
32℉～320℉(0°℃～160℃) |
|||
|
防護等級 |
IP65 |
||||
|
外形尺寸 |
45×30×30 |
60×45×45 |
80×70×55 |
90×85×24 |
90×82×29 |
|
重量(g/對) |
75 |
250 |
650 |
94 |
150 |
|
介質種類 |
水、海水、廢水、化學液體、石油、原油、酒精、啤酒，等等 |
||||
|
介質濁度 |
≤20000ppm且氣泡含量小 |
||||
|
適用管道材質 |
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里 |
||||
|
管道襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯 |
||||
|
傳感器電纜 |
標準配置：5米X2，可選配10米X2或15米X2 |
||||
B 超聲波流量計 —-便攜式
中英文液晶顯示 操作簡單，讀取更直觀;
內置微型打印機;
4 * 4 + 2 式鍵盤;
內置電池可連續工作24小時;
配備一體式防護箱.
體積 258 * 100 * 180
重量 2.5 Kg
C．超聲波流量計 / 熱量計—-固定盤裝式
全中文顯示或英文液晶顯示 ;
結構緊湊,堅固,采用國際先進的壓鑄鋁機殼;
電源AC 220V , DC24V 兩用;
多種輸出方式： RS485、電流環、OCT、繼電器等輸出方式;
測量精度 1級;
重量 2 Kg.
D 超聲波流量計 / 熱量計—-固定壁掛式(防爆型)
全中文顯示或英文液晶顯示 ;
采用符合國標的機殼;(面框尺寸 80 * 160 mm )
電源AC 220V , DC24V 兩用;
多種輸出方式： RS485、電流環、OCT、繼電器、4~20mA輸出等;
測量精度：1級;
防爆標志 dIIBT4
重量 7 Kg.
