廢水泥漿污水流量計防腐_電磁流量計
智能型防腐電磁流量計主要用于，廢水泥漿污水流量計量，耐腐蝕精度高等特點，江蘇華云一直秉承為主的銷售理念。
廠家價格：
| 價格 |
¥ 1959.00 — ¥ 5850.00
|
| 起批量 | ≥1 臺 |
規格選型：
| 建議零售價 | ¥3000.00-6000.00 | 產地江蘇 | 江蘇 | 是否進口 | 否 |
| 加工定制 | 是 | 貨號 | LDG-HY | 品牌 | 華云 |
| 型號 | LDG-MK | 類型 | 電磁流量計 | 測量范圍 | 0.14-113040（m3/h） |
| 精度等級 | 0.5級，1級 | 公稱通徑 | 15-300（mm） | 適用介質 | 化工，食品，環保，冶金等行業中各種腐蝕性液體，泥漿，污水，飲料，藥液等 |
| 工作壓力 | 1.6MPa（MPa） | 工作溫度 | -25-+60℃（℃） | 規格 | DN15四氟襯里,DN20四氟襯里,DN25四氟襯里,DN32四氟襯里,DN40四氟襯里,DN50四氟襯里,DN65四氟襯里,DN80四氟襯里,DN100四氟襯里,DN125四氟襯里,DN150四氟襯里,DN200四氟襯里,DN250四氟襯里,DN50橡膠襯里,DN65橡膠襯里,DN80橡膠襯里,DN100橡膠襯里,DN125橡膠襯里,DN150橡膠襯里,DN200橡膠襯里 |
概述
JYLDE系列智能電磁流量計是一種電磁感應式流量?jī)x表，它由傳感器和智能信號轉換器組成。它能測量各類導電液體的體積流量，所測量的介質包括酸、堿、鹽等強腐蝕性液體,原水，冷卻水、紙漿、泥漿、煤漿、礦漿、糖漿、玉米漿、纖維漿、糧漿、石灰乳、雙氧水、海水、啤酒、麥汁、牛奶和各種飲料等導電液體及固液兩相液體。該產品主要應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。

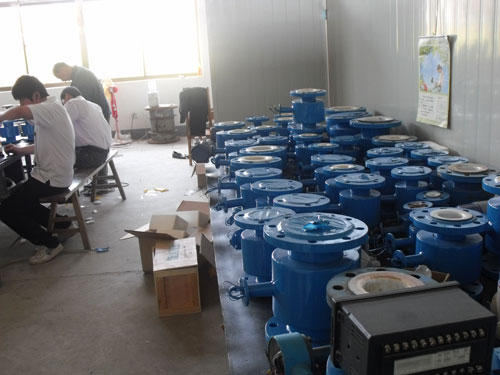

二 產品分類組裝車間
JYLDE系列智能電磁流量計由傳感器和智能信號轉換器組成，根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構。
一體式 : 轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。
分體式 : 轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。
三 測量原理
工作原理是基于法拉第電磁感應定律。即：導電體在磁場中作切割磁場運動時，導體中產生感應電動勢，其感應電動勢UE為
■ 傳感器結構簡單，無節流裝置，不堵塞，適合各種含有固體顆粒、纖維、懸浮物的液體測量。
■ 接液材質可有多種選擇，能用于各種腐蝕性液體測量。
■ 可水平、垂直、傾斜方式安裝，只要保證測量管內充滿液體和沒氣泡即可。
■ 測量范圍寬，量程比100∶1，量程可修改。
■ 現場可零點校準，不影響測量精度。
■ 功耗低，小于7W。
■ 現場液晶顯示瞬時流量、累積流量、流量百分比、流體流速、故障報警。
■ 中文菜單，可按提示進行參數查看和修改，四個按鍵功能由軟件隨時設定，方便易學。
■ 故障自診斷，可實現空管判斷報警、勵磁故障報警、超量程報警、輸出信號故障報警。
■ 可正向流量累積、反向流量累積、雙向流量差累積。
■ 計量單位、小數點位自動轉換。
■ 防爆等級高，防爆標志Exd(ia)iaqⅡCT6。
■ 多種信號輸出備選 4～20mA、0～1kHz、HART、RS485等。
■ 可訂制無襯型電磁流量計。
■ 一鍵恢復出廠參數設定。
五 技術參數

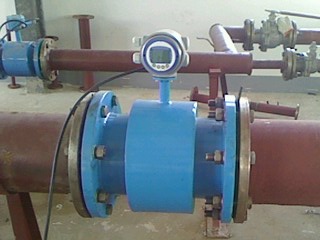

安裝現場
■ 傳感器部分
□ 適用管徑：DN15～DN1000，其它口徑為非標，可按用戶要求訂制。
□ 測量管內襯材質：F46（聚全氟乙丙烯、聚四氟乙烯），P0（聚稀烴），PUR（聚氨酯）
□ 電極材質：316L、Hc（哈氏合金c）、Hb（哈氏合金b）、Ti（鈦）、Ta（鉭）
□ 工作壓力：DN15～DN80口徑：4.0MPa(標準）
DN100～DN150口徑：1.6MPa(標準）
DN200～DN1000口徑：1.0MPa(標準）
超過上述壓力標準的為非標型，可按用戶要求訂制。
□ 流體溫度：P0襯：-20℃～80℃；PUR襯：0～50℃
F46襯：-40℃～130℃（寬溫型）、130℃～180℃（高溫型）
□ 工藝連接法蘭：本冊法蘭標準為GB/T9119－2000，也可按用戶要求訂制其它標準法蘭。
□ 接地環材質：304、321、316、Hc、Ti、Cu
■ 轉換器部分
□ 測量范圍：流速0.1～10m/s，各口徑流量＝管橫截面積×流速
□ 精度等級：0.3級、0.5級（流速≥0.5m/s），1.0級（流速＜0.5m/s），2.0級（流速＜0.2m/s）
□ 導電率：＞5μs/cm
□ 輸出信號：4～20mADC，負載≤750Ω
0～1000Hz脈沖輸出，有源24V，＞10mA
RS485
HART
□ 工作電源：220VAC±10%，50Hz±1Hz；24VDC±10%
□ 功 耗：＜7W
□ 防爆等級：Exd(ia)iaqⅡCT6，Exd(ia)iaqⅡBT4
□ 外殼防護：一體式：IP65；分體式：傳感器IP68、 轉換器IP65
□ 環境溫度：-25℃～60℃（防爆型至50℃）
□ 環境濕度：≤85%RH（20℃時）
□ 電氣接口尺寸：M20×1.5，1/2NPT（電纜外徑Φ6～Φ10）
六 選用指南檢測標定車間
1 口徑選擇
流量計口徑與工藝管道相同即可。若在下面兩種情況下：
① 管道內流速偏低，不能滿足流量計對流速范圍的要求或在此流速下不能獲得高測量精度。
② 介質容易粘附管壁，影響流量計正常使用。
則可以選擇流量計口徑小于工藝管道，但要做好變徑。
2 流量范圍和流量列線圖
|
口徑mm |
流量范圍m3/h |
口徑mm |
流量范圍m3/h |
|
φ15 |
0.06~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.3 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
3 電極材料的選擇
表體庫存
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B(yǎng) |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，"、、Cu"下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸包括發煙硫酸、有機酸、堿的腐蝕。不耐較純的還原性酸如硫酸、鹽酸的腐蝕，但如酸中含有氧化劑如硝酸、Fc＋＋、Cu＋＋時，則腐蝕大為降低。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質包括沸點的鹽酸、硝酸和l 50℃以下的硫酸的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
|
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
|
4 襯里材料的選擇
|
襯里材料 |
主要性能 |
***高介質溫度 |
適用范圍 |
|
|
—體型 |
分離型 |
|
||
|
聚四氟乙烯（F4 |
是化學性能***穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 |
70℃ |
100℃ 150℃ 需特殊訂貨 |
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
|
聚全氟乙丙烯（F46 |
同F(xiàn)4，耐磨性、抗負壓能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯（Fs |
適用溫度上限較聚四氟乙烯低，但成本也較低。 |
80℃ |
|
|
|
聚氯丁橡膠 |
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 |
80℃ 120℃ 需特殊訂貨 |
水、污水、弱磨損性的泥漿礦漿。 |
|
|
聚氨酯橡膠 |
1、耐磨性能極強。 2、耐腐蝕性能較差。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
|
5 接地環選擇（接液環）
a 標準接地環：在塑料及陰極保護管道上，傳感器兩側必須安裝接地環。（見圖a）
b 帶頸保護環：若介質磨損性較強，應選用帶頸保護環以保護襯里。（見圖b）
c
接地環材質為不銹鋼1Cr18Ni9Ti，特殊要求訂貨時另行說明。
6 外殼防護等級選擇
一體式流量計的外殼防護等級為IP65，分體式流量計的傳感器部分為IP68，轉換器部分為IP6
7 分體式的確定
在積水、腐蝕、高溫、低溫、強烈振動、維護不便等惡劣環境，須選用分體式流量計。轉換器與傳感器之間只需用一根電纜連接，具體長度訂貨時向制造商確定，否則出廠只配5米。
其它情況選用一體式流量計即可。
無法確定時可向制造商咨詢。
8 輸出信號的確定
流量計可選擇單獨輸出4~20mADC或0~1kHz或RS485，也可同時選用三種信號的各種合。另外選擇4～20mA輸出時，還可選配HART通訊。
9 量程（刻度流量）的確定
量程應大于實際使用的***大流量，常用流量在量程的1/3~4/5范圍內（***好大于量程的1/2）。
BSD1型流量計可在測量范圍內修改量程，以滿足用戶現場使用的方便，減少備件貯存。
10 分體式轉換器安裝方式的確定
板裝彎支架方式：轉換器通過所配附件安裝在平面物體上。(見上圖）
管裝彎支架方式：轉換器通過所配附件安
裝在Φ25mm的圓管上。
?。ㄒ娚蠄D）（防爆型）
壁掛式安裝方式：轉換器安裝在平面物體上。
組裝接線表頭 ?。ㄒ娚蠄D）
七 外形及安裝尺寸
1 一體式電磁流量計外形圖 2 分體式電磁流量計傳感器外形圖
- 流量列線圖
|
電磁流量計 |
磁電流量計 |
超聲波流量計 |
|
渦街流量計 |
沼氣流量計 |
插入式流量計 |
|
渦輪流量計 |
液體流量計 |
高粘度流量計 |
|
腰輪流量計 |
柴油流量計 |
橢圓齒輪流量計 |
|
氣體流量計 |
微小流量計 |
渦街蒸流流量計 |
|
燃?xì)饬髁坑?jì) |
油品流量計 |
玻璃轉子流量計 |
|
孔板流量計 |
彎管流量計 |
金屬管浮子流量計 |
SKLD系列防腐型智能電磁流量計采用世界***新技術。利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有極好的零點穩定性和不受流體噪聲干擾影響。從而具有高穩定性、高可靠性的特點。防腐型智能電磁流量計測量原理是基于法拉第電磁感應定律，防腐型智能電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分體式電磁流量計。防腐型智能電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。
防腐型智能電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。
產品特點：
1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
2、采用16位嵌入式微處理器，運算速度快，精度高；
3、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達150:1；
4、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；
5、全漢字菜單操作，使用方便，操作簡單，易學易懂；
6、高清晰度背光LCD顯示；
7、具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
8、內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
9、具有RS485或RS232數字通訊信號輸出
10、具有電導率測量功能，可判別傳感器是否空管；
11、恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
12、具有自檢與自診斷功能；
13、采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
14、儀表內部設計有不掉電時鐘，可記錄16次掉電時間。
主要技術數據：
整機和傳感器技術數據
|
執行標準 |
|
||||||||
|
公稱通徑 |
10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||||||||
|
***高流速 |
15m／s |
||||||||
|
度 |
DN10~DN600 |
示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) |
|||||||
|
DN700~DN3000 |
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) |
||||||||
|
流體導電率 |
≥5uS／cm |
||||||||
|
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
||||
|
DN10~DN80 |
DN100~DN150 |
DN200~DN1000 |
DN1200~DN2000 |
特殊訂貨 |
|||||
|
環境溫度 |
傳感器 |
-25℃～+60℃ |
|||||||
|
轉換器及一體型 |
-10℃～+60℃ |
||||||||
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA |
||||||||
|
***高流體溫度 |
一體型 |
70℃ |
|||||||
|
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃(訂貨時注明) |
|||||||
|
聚氨酯襯里 |
80℃ |
||||||||
|
聚四氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
||||||||
|
聚全氟乙丙烯(F46) |
|||||||||
|
加網PFA |
|||||||||
|
信號電極和接地電極材料 |
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
||||||||
|
電極刮刀機構 |
DN300～DN3000 |
||||||||
|
連接法蘭材料 |
碳鋼 |
||||||||
|
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
||||||||
|
進口保護法蘭材料 |
DN65~DN150 |
不銹鋼1Crl8Ni9Ti |
|||||||
|
DN200~DN1600 |
碳鋼+不銹鋼1Crl8Ni9Ti |
||||||||
|
外殼防護 |
DN10～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|||||||
|
其他傳感器、一體型流量計和分離型轉換器 |
IP65 |
||||||||
|
間距(分離型) |
轉換器距離傳感器一般不超過100m |
||||||||
轉換器技術數據
|
電源 |
交流 |
85～265V，45～400Hz |
|
直流 |
11～40V |
|
|
鋰電池
|
||
|
操作鍵和顯示 |
按鍵式 |
4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程； |
|
磁鍵式 |
2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程； 2行LCD寬視角、寬溫、帶背光顯示： 第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 第2行：顯示流量。 |
|
|
內部積算器 |
正向總量、反向總量及差值總量。 |
|
|
輸出信號 |
單向模擬輸出 |
全隔離，負載≤600D．(20mA時)； 上限：0～21mA可選，每檔1mA； 下限：0～21mA可選，每檔1mA； 正、反向流量輸出方式編程。 |
|
雙向模擬輸出 |
下限限制為?；?mA，其他同單向模擬輸出。 |
|
|
雙向脈沖輸出 |
兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1～800Hz可選,每檔1Hz； 方波或選定脈寬，選定脈寬上限2．5S，每檔1ms； 無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 |
|
|
雙路報警輸出 |
可報警(編程)高／低流量、空管、故障狀態、正反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； 帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離) |
|
|
數字通訊 |
|
RS232，RS485，HART |
襯里的選擇
|
襯里材料 |
主要性能 |
***高介質溫度 |
適用范圍 |
|
|
一體型 |
分離型 |
|
||
|
聚四氟乙烯（F4) |
是化學性能***穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 |
70℃ |
100℃ 150℃ (需特殊訂貨) |
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
|
聚全氟乙丙烯（F46) |
同F(xiàn)4，耐磨性、抗負壓能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯（Fs) |
適用溫度上限較聚四氟乙烯低，但成本也較低。 |
80℃ |
|
|
|
聚氯丁橡膠 |
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 |
80℃ 120℃ (需特殊訂貨) |
水、污水、弱磨損性的泥漿礦漿。 |
|
|
聚氨酯橡膠 |
1、耐磨性能極強。 2、耐腐蝕性能較差。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
|
進口保護法蘭和接地法蘭(或接地環)的選擇
|
法蘭種類 |
適 用 范 圍 |
|
接地法蘭(或接地環) |
適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
|
進口保護法蘭 |
當介質有強磨損性時選用。 |
電極的選擇
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B(yǎng) |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fc＋、Cu＋下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋、Cu＋)時，則腐蝕大為降低。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐一切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
|
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
|
防腐型智能電磁流量計選型
◆量程范圍確認
一般工業用防爆型流量計被測介質流速以2～4m/s為宜，在特殊情況下，較低流速應不小于0.2m/s，***高
應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，
流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=π*3600D²V/4
Q:流量（m³/h） D:管道內徑 V：流速（m/s）
防爆型智能電磁流量計的量程Q應大于預計的***大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
◆防腐型智能電磁流量計參考流量范圍
|
口徑mm |
流量范圍m³/h |
口徑mm |
流量范圍m³/h |
|
φ10
|
0.16~2.5
|
φ400
|
250～4000
|
|
φ15 |
0.4~6 |
φ500 |
400～6000 |
|
φ20 |
0.6～12 |
φ600 |
600～10000 |
|
φ25 |
1.0～16 |
φ700 |
800～12000 |
|
φ32
|
1.6~25
|
φ800
|
1000～16000
|
|
φ40 |
2.5～40 |
φ900 |
1200～20000 |
|
φ50 |
4.0～60 |
φ1000 |
1600～25000 |
|
φ65 |
6.0～120 |
φ1200 |
2500～30000 |
|
φ80 |
10～160 |
φ1400 |
3000～50000 |
|
φ100 |
16～250 |
φ1600 |
3000～60000 |
|
φ125
|
25~400
|
φ1800
|
5000～60000
|
|
φ150 |
40～600 |
φ2000 |
6000～100000 |
|
φ200 |
60～1000 |
φ2200 |
1367.78～136778.4 |
|
φ250 |
100～1600 |
φ2400 |
1627.78～162777.6 |
|
φ300 |
160～2500 |
φ2600 |
1910.38～191037.6 |
|
φ350 |
200～3000 |
|
|
防腐型智能電磁流量計選型譜
|
型號 |
口徑 |
|
||||||||
|
SKLD |
10~2600 |
|||||||||
|
|
|
代號 |
安裝形式 |
|
||||||
|
Y |
一體式 |
|||||||||
|
F |
分體式 |
|||||||||
|
|
代號 |
轉換器型號 |
||||||||
|
ZA |
圓形 |
|||||||||
|
ZB |
方形（僅適用于分體式） |
|||||||||
|
|
代號 | 供電形式 | ||||||||
| AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
|||||||||
| DC |
（直流）24V DC (20~36V DC) |
|||||||||
| LD |
鋰電池供電（不帶信號輸出） |
|||||||||
| 代號 | 輸出信號(可多選) | |||||||||
| I.4 | 4~20mA | |||||||||
| f | 頻率 1KHz | |||||||||
| Rs | 串行通訊（485） | |||||||||
| H | HART協議 | |||||||||
| C | 控制輸出 | |||||||||
|
|
代號 |
防爆要求 |
||||||||
|
N |
無防爆 |
|||||||||
|
EX |
防爆 |
|||||||||
|
|
代號 |
介質溫度 |
||||||||
|
T1 |
≤65℃ |
|||||||||
|
T2 |
≤120℃ |
|||||||||
|
T3 |
≤180℃(僅適用于分體式） |
|||||||||
|
|
代號 |
內襯材質 |
||||||||
|
NE |
氯丁橡膠（≤65℃） |
|||||||||
| PVC | 聚氯乙烯（≤70℃） | |||||||||
|
PU |
聚氨酯 耐磨(≤80℃) |
|||||||||
|
PTFE |
聚四氟乙烯（≤180℃） |
|||||||||
|
|
代號 |
電極材質 |
||||||||
|
316L |
不銹鋼 |
|||||||||
|
HC |
哈氏合金C |
|||||||||
|
Ti |
鈦 |
|||||||||
|
Ta |
鉭 |
|||||||||
| Pt | 鉑 | |||||||||
