熱電偶補償導線
| 價格 | ¥ 1.00 | ¥ 2.70 | ¥ 200.00 |
| 起批量 | 1≥米 |
| 品牌 | 華云 | 型號 | F4KX2*0.4 | 芯數 | 單（根） |
| 類型 | 延長型 | 熱電特性 | 精密級 | 單線標稱直徑 | 0.4（mm） |
| 絕緣層材質 | 玻璃纖維 | 護層材質 | 金屬屏蔽+鐵氟龍 | 正極材質 | 鎳鉻 |
| 負極材質 | 鎳硅 | 熱電偶測試端溫度 | 0-1300（℃） | 配用熱電偶 | k |
| 品牌 | 華云 | 型號 | K型 | 芯數 | 2（根） |
| 類型 | 補償型 | 熱電特性 | 精密級 | 單線標稱直徑 | 0.5（mm） |
| 絕緣層材質 | 氟塑料 | 絕緣層厚度 | 0.4（mm） | 護層厚度 | 0.7（mm） |
| ***大導體電阻 | 0.95 | 外徑上限 | 3.0*4.6（mm） | 正極材質 | 鎳鉻 |
| 正極顏色 | 紅 | 負極材質 | 銅鎳 | 負極顏色 | 藍 |
| 熱電偶測試端溫度 | 900（℃） | 往復電阻（20℃時） | 1.04（Ω/m） | 每卷長度 | 100（米） |
| 標稱截面積 | 1.0/1.5 |
| 品牌 | 華云 | 型號 | RH-104-M8 | 芯數 | 2*0.25*7（根） |
| 類型 | 補償型 | 熱電特性 | 精密級 | 單線標稱直徑 | 0.25（mm） |
| 標稱截面 | 3.0（mm） | 絕緣層材質 | 玻纖 | 護層材質 | 304不銹鋼絲 |
| 絕緣層厚度 | 1（mm） | 護層厚度 | 0.8（mm） | 產品標準 | 行業標準 |
| 阻燃特性 | 優 | 外徑上限 | 3.0（mm） | 正極材質 | 鎳鉻 |
| 正極顏色 | 紅色 | 負極材質 | 鎳硅 | 負極顏色 | 黑色 |
| 熱電偶測試端溫度 | 800（℃） | 往復電阻（20℃時） | 0.02（Ω/m） | 配用熱電偶 | 感 溫線 |
| 適用范圍 | 機械測溫 | 每卷長度 | 200（米） | 顏色 | 銀色 |
| 熱響應時間 | 0.01 | 測量范圍 | 0-800 | 建議零售價 | 5 |
商品描述：熱電偶
型號：RH-104
標準
用日本技術高密度編織采用云母、不銹鋼絲、玻璃纖維、石棉組成。
用途
適用于熱電偶用補償導線，用于電力、冶金、石油、化工、輕紡等廠礦及科研部門
中的溫度測量和控制系統。該補償線纜敷設方便簡單，具有防潮耐火、耐酸堿、耐
高溫、耐老化等特點，屏蔽可以防止外界干擾。
型號、名稱、規格的表示方式：
本產品適用分度號為:S、R、B、K、E、J、T和EA型熱電偶配用的補償導線
|
種類 |
材質 + |
材質 – |
溫度范圍 |
適用場合 |
|
K |
鉻鎳 |
鎳硅 |
-200℃~1250℃ |
適合干凈氧化或不起化學作用的環境,不適合真空環境或冶煉應用(缺氧), 有較大的溫度量測范圍 |
|
J |
鐵 |
鎳銅 |
0℃~750℃ |
適合缺氧,真空,不起化學作用的環境,不適用于高溫氧化的環境,不建議用于低溫 |
|
T |
銅 |
鎳銅 |
-200℃~350℃ |
適合中度氧化,冶煉真空及不起化學作用的環境,亦可在潮濕環境下使用,適用于常溫和低溫量測 |
|
E |
鉻鎳 |
鎳銅 |
-200℃~900℃ |
適合氧化或不起化學作用的環境,不適合真空環境或冶煉應用(缺氧),溫度變化時有較高的EMF變化 |
|
S |
白金/銠10% |
白金 |
0℃~1450℃ |
適合氧化或不起化學作用的環境,不能插入金屬管內,小心不能被污染,適合量測高溫 |
|
R |
白金/銠13% |
白金 |
0℃~1450℃ |
適合氧化或不起化學作用的環境,不能插入金屬管內,小心不能被污染,適合量測高溫 |
|
B |
白金/ 30%銠 |
白金/ 6%銠 |
0℃ ~1700 ℃ |
適合氧化或不起化學作用的環境,不能插入金屬管內,小心不能被污染,適合量測高溫,通常應用于玻璃工業 |
|
N |
鎳/14.2%鉻/1.4%硅 |
鎳//4.4%硅/0.1%鎂 |
-270℃~1300℃ |
可取代K-type, 于高溫量測時更穩定 |
|

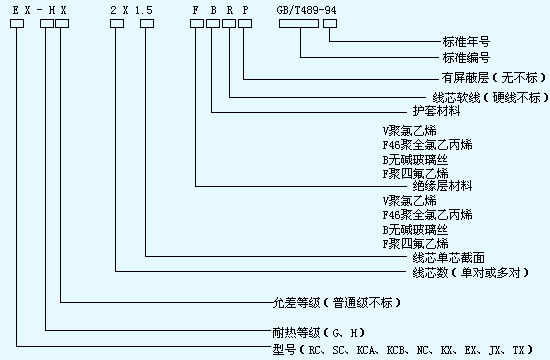

型號表示
主要技術指標： 補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC 其中：a)型號個字母與熱電偶的分度號相對應； b)字母“X”表示延伸型補償導線(型別)； c)字母“C”表示補償型補償導線(型別)。 注：SC型補償導線可配用R型分度號熱電偶
補償導線的熱電勢、允差

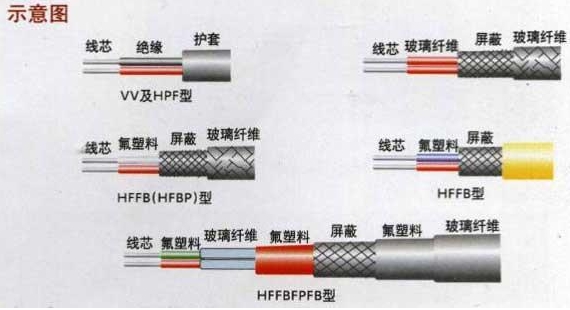

補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
訂交貨說明： 1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。 2、本廠生產熱電偶用補償電纜，供多點測溫使用。 3，用戶如有特殊需求，可在訂貨合同中注明。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
