液化氣液位計
一. HS-2000液化氣液位計的概述
HS-2000智能型液化氣液位計測量時將超聲波探頭安裝于被測容器外壁的正下方(底部)，無需開孔，安裝簡易，不影響現場生產，可實現對高溫，高壓密閉容器內各種有毒物質，各種純凈液體的測量。儀器采用隔爆設計，滿足防爆要求。TK-LW型外貼式超聲波液位計,采用了傳感器外貼、與被測液體非接觸式測量方式，實現真正意義上的完全隔離測量。結合公司的變頻超聲、數字信號處理、模式識別、數據庫處理等專有技術，克服了儲罐壁及外部干擾的影響；同時還可以進行自動參數校準，使儀表不受介質溫度和成分變化的影響。對罐體不開孔、不動火、實現不停產安裝，特別適合密閉容器內的各種有毒物質﹑強酸﹑強堿及各種純凈液體的液位進行測量。同時儀表可輸出（4～20）mA 等標準通訊信號將測量結果輸出至DCS等自動化控制系統。
工作原理：
TK-LW智能型外貼式超聲波液位計采用聲吶（超聲）的回波測距原理，測量探頭發射和接收聲吶信號，穿透容器壁在液體中形成回波，實現測距。側面（或斜下方）探頭為校準探頭，其可連續或定時發射校準聲波，實現聲速的校準，保證高精度的穩定測量，特別是在大量程球罐的液位測量中，采用了模糊處理理論及變頻超聲等技術，確立了在大量程液位測量上的優勢。
廠家價格：
| 價格 | ¥ 500.00~56700.00元 |
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | JS-201,UHZ |
| 測量范圍 | 300~20000mm | 測量精度 | 10~20mm | 測量管材質 | 304,316,pp等 |
| 適用范圍 | 液體測量 |
二. HS-2000液化氣液位計的特點
(1) 探頭外置，無需對被測容器開孔，真正實現非接觸測量，適用于對各種密閉容器內有毒、易揮發、易燃、易爆、強腐蝕性等液體介質液位的測量。
(2) 儀器無任何機械可動部件，壽命長。無腐蝕、無污染、使用面積廣。
(3) 儀器內置ASIC(智能超聲波專用硬件集成電路)，使儀器體積小、測量結果穩定、可靠，能適合于各種被測液體和被測容器，現場安裝簡易，無需復雜的現場標定。
(4) 儀器內置自動溫度修正、自動固定距離標定等多種校準功能，使測量結果更加準確、可靠。
(5) 儀器功能齊全，具有RS-485接口、4-20mA接口。
三. HS-2000液化氣液位計的主要性能參數
量程：3m 5m 10m 20m 30m
測量誤差：1‰(罐壁過厚、壓力溫度不穩可能影響精度)
顯示分辨率：1mm
遷移量：±10 m
電流輸出：4～20mA，***大負載750Ω
通信：RS-485
電源：DC 24V±15%，10W
濕度：15%RH～100%RH
外殼防護：IP65
防爆標志：ExdIICT6
材質：鑄鋁
顯示：寬溫LCD顯示 6位數碼顯示
超聲波探頭使用環境溫度：-50～ 220℃
液化石油氣液位計技術要求
測量范圍：0～5000mm
準確度： ±10mm ±16mm
公稱壓力：2.5MPa
介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
介質溫度：-20～+350℃
介質粘度：≤2.0Pa.s
環境振動：頻率≤25Hz振幅≤0.5mm
報警器、遠傳裝置：技術參數和UHZ-25系列相同
液化石油氣液位計選用須知:
1、 防腐型公稱壓力應≤1.0MPa。
2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。
3、 液位計測量范圍要不超過5米，否則影響液位計的穩定可靠、牢度等。
4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
液化石油氣液位計安裝使用和維護:
1、 液位計護導管和主體導管必須保持垂直
2、 連桿不能彎曲，必須挺直插入
3、 安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。

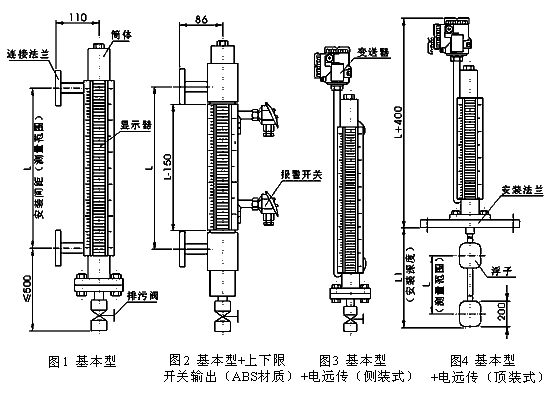

液化氣液位計產品選型表：
|
|
結構特點 |
接液材質 |
測量范圍 |
適用介質條件 |
法蘭連接 |
重量 |
|||||
|
溫度 |
壓力 |
密度 |
粘度 |
DN |
PN |
基本 |
加長 |
||||
|
C10 |
標準型 |
1Cr18Ni |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.0 |
6 |
5 |
|
C11 |
高壓型 |
300- |
-20 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
2.5 |
6 |
6 |
|
|
C12 |
高溫型 |
300- |
-20 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
6.3 |
6 |
6 |
|
|
C13 |
低溫型號 |
300- |
>-40 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7.5 |
|
|
C14 |
液氨、液 |
300- |
-20 |
0-2.45 |
0.45-0.7 |
≤0.05 |
25 |
2.5 |
6.5 |
6 |
|
|
C15 |
耐腐型 |
00Cr17Ni14Mo2 |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
5 |
|
C16 |
防腐型（ |
PP |
300- |
20 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
C17 |
防腐型（ |
U-PVC |
300- |
20 |
0-0.5 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
C18 |
防腐型 |
ABS |
300- |
-20 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.0 |
3 |
3 |
|
C19 |
防腐型（ |
PP |
300- |
-20 |
0-1.0 |
0.5-2 |
≤0.04 |
25 |
1.6 |
4 |
5 |
|
C20 |
防腐型 |
PE |
300- |
20 |
0-0.6 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7 |
|
C21 |
蒸氣夾套 |
1Cr18Ni9Ti |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
8 |
|
C22 |
高粘度 |
0Cr18Ni9 |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
5 |
|
C23 |
食品專 |
1Cr18Ni9Ti |
300- |
-20 |
0-1.6 |
0.5-2 |
≤0.05 |
50 |
1.6 |
7 |
5 |
儀表配置說明：
|
□□ |
配套儀表及附件內容 |
||||||||||
|
O |
盲板法蘭，不配排污閥 |
||||||||||
|
L |
液位計底部配排污閥 |
||||||||||
|
O |
無液位報警開關 |
||||||||||
|
H |
高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 |
||||||||||
|
L |
低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 |
||||||||||
|
B |
高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 |
||||||||||
|
G |
高位報警開關，區域型報警AK-1型 |
附DF-1型轉換言放大器壹臺 大功率繼電器（單點：壹只，雙點貳只）PF083A插座 |
|||||||||
|
D |
低位報警開關，區域型報警AK-1型 |
||||||||||
|
Q |
高位、低位報警開關全配，區域型報警AK-1型貳臺 |
||||||||||
|
S |
高位和低位一體化型報警開關，區域型報警AK-2型 |
||||||||||
|
O |
無液位控制開關 |
||||||||||
|
H |
上限控制開關，單點干簧CK-1型 |
||||||||||
|
L |
下限控制開關，單點干簧CK-1型 |
||||||||||
|
B |
上限、下限控制開關全配，單點干簧CK-1型貳付 |
||||||||||
|
W |
上限、下限控制開關一體化，雙點干簧CK-2型 |
||||||||||
|
T |
上限控制開關，霍爾型傳感器CK-3型 |
||||||||||
|
L |
下限控制開關，霍爾型傳感器CK-4型 |
||||||||||
|
E |
上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 |
||||||||||
|
C |
上限、下限控制開關一體化，霍爾型傳感器CK-4型 |
||||||||||
|
O |
無遠傳變送器裝置 |
||||||||||
|
R |
配LB型捆綁式變送器，輸出二線制4-20mADC |
||||||||||
|
S |
靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC |
||||||||||
|
O |
普通防水型 |
||||||||||
|
B |
本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 |
||||||||||
|
Bd |
隔爆型dⅡCT4 |
||||||||||
|
O |
不配遠傳顯示儀表 |
||||||||||
|
A |
數字、光柱顯示調節報警儀 XGTH-510（豎式） |
||||||||||
|
B |
數字、光柱顯示調節報警儀 XGTA-810（橫式） |
||||||||||
|
C |
數字顯示調節報警儀 XMTA-810（橫式） |
||||||||||
|
E |
雙光柱液位顯示儀 XGH-202（豎式） |
||||||||||
|
D |
智能型液位/容量（重量）顯示調節儀XMT-620（橫式） |
||||||||||
|
-□□□□ |
測量范圍 |
||||||||||
|
-□□ |
介質密度(g/cm3) |
||||||||||
|
– |
D |
開口常壓容器 |
|||||||||
|
□ |
工作壓力(MPa) |
||||||||||
液化氣液位計過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
