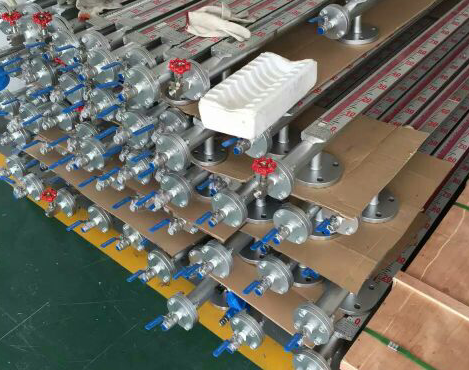

硫酸液位計
濃硫酸液位計的比較顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用、而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖，配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位、界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。適用于腐蝕性介質且工作溫度又較高場合的液位測量，結構可靠，使用壽命長。是硫酸等強腐蝕性介質液位測量的比較好的選擇。為客戶量身定制，對溫度和壓力要求不高的可以使用本公司的PP材質的液位計。
廠家價格：
| 價格 | ¥ 850.00~47800.00元 |
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | EFQ磁翻板液位計 |
| 測量范圍 | 0~15米(可選) | 測量精度 | ±5mm | 測量管材質 | 304/316L/PP/PTFE |
| 適用范圍 | 所有液體液位測量 | 工作壓力 | ≤4.0MPa | 輸出信號 | 4~20mA |
| 工作溫度 | ≤200度 |
用戶可根據工程需要，配合遠傳變送器使用，可實現就地?cái)?shù)字顯示，以及輸出4~20mA的標準遠傳電信號 ，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。
一、濃硫酸液位計襯里選擇區別：
不銹鋼內襯防腐型磁翻板液位計采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式內襯防腐磁翻板液位計有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
側裝式內襯型磁翻板液位計（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是硫酸等強腐蝕性介質液位測量的比較好的選擇。
側裝式內襯型磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。
二、濃硫酸液位計特點：
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。
三、濃硫酸液位計安裝與維護
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
四、濃硫酸液位計基本技術參數：
1、量程范圍：300mm以上；
2、介質密度：≥0.4g/cm3；
3、介質粘度： ≤0.02Pa.S；
4、工作溫度：PP-40~80℃，PTFE-40~150℃；
5、壓力等級：≤32MPa；
6、測量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安裝方式：側裝式、頂裝式；
8、防護等級：IP65；
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、傳輸方式：4～20mA 或 開關量 ；
11、接液材質：PP、PTFE；
12、浮子材質：316L、PVC/UPVC/CPVC/PTFE/鈦等。
五，濃硫酸液位計用途與適用范圍：
|
類型 |
型號 |
適用范圍及用途 |
|
普通型 |
SURE-UHZ -P |
普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。 |
|
防腐型 |
SURE-UHZ- F |
特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。 |
|
伴熱型 |
SURE-UHZ- R |
適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。 |
|
高溫型 |
SURE-UHZ- T |
適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。 |
|
高壓型 |
SURE-UHZ- Y |
適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
|
高溫高壓型 |
SURE-UHZ- H |
適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
|
防爆型 |
SURE-UHZ -B |
適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。 |
|
頂裝型 |
SURE-UHZ -D |
適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。
|
六，濃.硫酸液位計型號與說明：
|
SURE-UHZ |
廠家編號 |
|||||||||||||
|
|
代號 |
含義 |
T |
高溫型 |
基本類型 |
|||||||||
|
|
P |
普通型 |
Y |
高壓型 |
||||||||||
|
|
D |
頂裝型 |
H |
高溫高壓型 |
||||||||||
|
|
F |
防腐型 |
B |
防爆型（Bd為隔爆型、Bi為本安型） |
||||||||||
|
|
R |
伴熱型 |
|
|
||||||||||
|
|
代號 |
含義 |
4 |
4.0 |
過程壓力 （MPa） |
|||||||||
|
|
0 |
常壓 |
5 |
6.3 |
||||||||||
|
|
1 |
1.0 |
6 |
10.0 |
||||||||||
|
|
2 |
1.6 |
7 |
15.0 |
||||||||||
|
|
3 |
2.5 |
8 |
其他 |
||||||||||
|
|
代號 |
含義 |
4 |
0.75-0.9 |
介質密度 （g∕cm3） |
|||||||||
|
|
1 |
0.45-0.51 |
5 |
0.9-1.0 |
||||||||||
|
|
2 |
0.51-0.65 |
6 |
1.0-1.8 |
||||||||||
|
|
3 |
0.65-0.75 |
|
|
||||||||||
|
|
代號 |
含義 |
2 |
PVC/ UPVC |
主體材質 |
|||||||||
|
|
0 |
304 |
3 |
內襯F4（或PE） |
||||||||||
|
|
1 |
316/ 316L |
4 |
其他 |
||||||||||
|
|
0 |
翻柱現場顯示型 |
顯示方式 |
|||||||||||
|
|
1 |
變送輸出型 |
||||||||||||
|
|
2 |
翻柱附帶變送輸出型 |
||||||||||||
|
|
3 |
其他型 |
||||||||||||
|
|
0 |
無報警點 |
報警代號 |
|||||||||||
|
|
1 |
有一個報警點 |
||||||||||||
|
|
2 |
有兩個報警點 |
||||||||||||
|
|
3 |
其他 |
||||||||||||
|
|
X |
其他內容 如：量程（L） |
其他選項 |
|||||||||||
硫酸液位計簡單介紹：
苯酚液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有的可靠性和抗腐蝕性。
硫酸液位計概述：
硫酸液位計是我公司在長期生產板管式液位計基礎上采用國外***新技術發展起來的內浮子式液位計,由于其承壓零件均使用不銹鋼材料,在結構上減少了密封結合面，故儀表的安全性、可靠性得到提高。液位顯示清晰醒目。
硫酸液位計原理：
硫酸液位計由本體（由上、下導管組成），翻板箱（由紅、白雙色磁性小翻板組成），浮子（由磁體、頂桿、浮筒組成）等組成，工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本外的翻板翻動并用紅，白顏色來指示液位高度。
硫酸液位計參數：
1、測量范圍（上下法蘭中心距）：L=500-6000mm,超6000mm可特殊訂貨；
2、指示誤差：±10mm；
3、工作壓力：普通型：≤6.3MPA ， 高壓型：6.3-16MPA；
4、介質溫度：普通型：≤150度 ， 高溫型：150-450度；
5、介質密度：≥0.45g/m³ ；
6、密度差：≥0.15g/m³（測界面）；
7、接液材質：標準1Cr18Ni9Ti 根據被測介質化學性質的不同，可選用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌號的不銹鋼制造，以達到防腐的目的；
8、連接法蘭規格：DN20、DN25、特殊規格需定做。
硫酸液位計特點：
1、 在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計
2、 適用于粘度較大的液體介質
3、 顯示器的觀察方向可任意改變
4、 加裝液位開關變送器及控制開關，不需停機可隨時安裝調整。
5、 若電源中斷，現場開關。亦不受影響，準確性高。
6、 每10分鐘加不同顏色的液體，使液體容易辯識。
硫酸液位計型號:
|
型號 |
代碼 |
說明 |
||||||
|
WK -UHZ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
安裝方式 |
C |
|
|
|
|
|
|
側裝時 |
|
主體材質 |
|
1 |
|
|
|
|
|
ABS（僅適用于公稱壓力為0.6MPa時） |
|
公稱壓力 |
|
|
1 |
|
|
|
|
0.6MPa |
|
型式 |
|
|
|
1 |
|
|
|
基本型 |
|
安裝間距 |
|
|
|
|
L |
|
|
測量范轉 |
|
安裝深度 |
|
|
|
|
|
L1 |
|
頂裝式、0～3000mm任選 |
|
介質密度 |
|
|
|
|
|
|
ρ |
g/cm3 |
注：
1、側裝式采用不銹鋼材質時，測量范圍=安裝間距。采用ABS材質時，測量范圍=安裝間距L-150mm。
2、安裝間距（測量范圍）尺寸系列：500, 800, 1100, 1400, 1700, 2000, 2500, 3000, 3500, 4000, 4500, 5000
