電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表，它廣泛應用于各種導電液體的體積流量測量，例如各種酸、堿、鹽、化工溶液。雖說它在可靠性和穩定性方面都比其他種類的流量計要好許多，但在實際使用過程中，還是會發生一些問題。浙江金華康恩貝生物制藥有限公司是一家專業生產抗生素、半合成抗生素、化學合成原料藥和緩釋微丸、凍干粉針等新型制劑的綜合性高新技術制藥企業。
公司主導產品“阿樂欣”、“金奧康”、“硫酸阿米卡星”、“大觀霉素”等。該公司水、蒸汽、污水、有機溶劑的計量中廣泛使用各種水表、渦輪流量計、渦街流量計、華云電磁流量計和超聲波流量計，有著非常豐富的流量計量儀表使用和選型、維護保養經驗。公司在污水排放流量計量、硫酸大觀霉素和硫酸阿米卡星樹脂提取、清洗崗位上柱液計量以及硫酸阿米卡星炭脫過程稀硫酸量的計量控制中使用了非常多的電磁流量計。本文結合浙江金華康恩貝生物制藥有限公司多年來的電磁流量計選型、維護和使用情況，總結了電磁流量計在流量計量和控制過程中的應用。
硫酸阿米卡星制藥生產過程中，炭脫操作需要將BB-K8濃縮液加入炭脫罐中，用稀硫酸調pH值，然后加入活性炭脫色，經抽濾和0.45微米過濾后進入結晶罐中結晶。結晶過程中，結晶液的pH值是關鍵參數，對于成品的pH值、有機殘留和有關物質都有非常大的影響，因此有必要控制稀硫酸的添加量和添加速度。由于投料量確定，根據酸堿中和原理，加入的酸量也是固定的，加上多年的工藝摸索，生產工藝要求用計量手段來控制稀硫酸的添加量（570L）。我們選擇的控制方案是用計量泵通過管道將稀硫酸打入炭脫罐，管道安裝流量計，當累積流量達到570L時，流量計輸出開關信號控制計量泵電源，停止加酸，達到控制目的。
由于稀硫酸的強腐蝕性以及工藝過程加酸的流量不均衡，并且工藝要求控制精度不高，只作為過程控制儀表，因此在選型期間，公司計量人員確定采用鉭電極、四氟內襯、帶開關輸出的電磁流量計作為計量儀表。雖然電磁流量計在環保、給排水等行業用來測量導電流體的體積流量，已經是非常成熟的產品，但如果我們平時不注意維護和保養，會影響電磁流量計的正常使用。下面結合公司多年來的選型、維護和使用情況，總結電磁流量計在流量計量和控制過程中的應用。
，對電極必須接地的認識。由于稀硫酸具有極強的腐蝕性，公司的設備工程師在輸送管道內襯了聚四氟乙烯材料，使得傳感器電極接地不良，造成流量無法正常顯示，后加裝了專門的接地裝置，才得以正常工作。
第二，對被測液體必須導電的認識。電磁流量計只能測量導電液體流量，選用電磁流量計測量流量的流體必須是導電的，電導率不得低于5μs/cm。流量計運行正常后，公司計量校準人員在停產檢修期間用水作為介質，用稱量法對該流量計的計量準確度進行核查的過程中，再次出現流量不顯示現象。后經過檢查，原因是制藥工藝用水電導率小于3μs/cm，電導率過低導致儀表無法正常工作。
通過此事，我們充分認識到電磁流量計只可以測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量，但不能測量氣體、蒸汽以及純凈水的流量。
第三，對電磁流量計維護保養的認識。電磁流量計雖然可靠性較好，一般情況不會損壞，但由于其測量介質多半是懸浮固體或污臟體，傳感器電極表面比較容易受污染，如長久不作清垢、清洗，也會使儀表無法工作。公司作為污水排放的流量計量儀表，選擇大口徑的電磁流量計進行計量，在近十年的使用中，取得了非常好的使用效果，無論是安裝、使用、維護修理成本都很低，測量精度和可靠性滿足使用計量要求。
公司大觀霉素上柱液計量用的中小口徑電磁流量計，由于被測介質是固液雙相的難測流體，選用其他流量計如華云渦街流量計、水表等不能準確測量，選用電磁流量計測量是比較正確的選擇，但在使用近兩年后出現流量顯示時有時無現象。檢查后發現，原因就是上柱液在測量管壁內沉淀、結垢，玷污了電極，形成鈍化膜或氧化層，電極表面被絕緣 而斷開測量電路。
制藥廠用流量計主要技術參數和性能：
適用流量管道公稱通徑：DN300—3000mm。
工作壓力：≤1.6MPa.
工作溫度：≤70℃.
流速上限范圍：1—10m/s內連續可調
測量度：±2.5%
被測介質電導率≥50μs/cm。
電極材料：304、304L、316、316L、哈氏合金、鈦（Ti）等
與轉換顯示器的***大距離≤50m。
管道內徑、平均流速（m/s）、體積流量（m3/h）的對照表
|
DN（mm）
|
0.5（m/s）
|
1.0（m/s）
|
1.5（m/s）
|
2.0（m/s）
|
2.5（m/s）
|
3.0（m/s）
|
|
300
|
127.2
|
254.4
|
381.6
|
508.8
|
636.0
|
763.2
|
|
350
|
173.1
|
346.2
|
519.3
|
692.4
|
865.5
|
1038.6
|
|
400
|
226.1
|
452.2
|
678.3
|
904.4
|
1130.5
|
1356.6
|
|
450
|
286.2
|
572.3
|
858.3
|
1144.6
|
1430.8
|
2574.9
|
|
500
|
353.3
|
706.5
|
1059.8
|
1413.2
|
1766.5
|
2119.8
|
|
600
|
508.7
|
1017.0
|
1526.0
|
2034.0
|
2544.0
|
3052.0
|
|
700
|
682.4
|
1385.0
|
2047.0
|
2730.0
|
3412.0
|
4094.0
|
|
800
|
904.3
|
1808.0
|
2713.0
|
3617.0
|
4522.0
|
5126.0
|
|
900
|
1145.0
|
2290.0
|
3435.0
|
4580.0
|
5725.0
|
6870.0
|
|
1000
|
1413.0
|
2826.0
|
4239.0
|
5652.0
|
7065.0
|
8478.0
|
|
1200
|
2034.0
|
4068.0
|
6102.0
|
8136.0
|
10170.0
|
|
|
1400
|
2770.0
|
5540.0
|
8310.0
|
11080.0
|
13850.0
|
|
制藥廠用流量計
成套精度：口徑 Φ10～ Φ250 ±0.5％
口徑 Φ300～Φ2000±1.0％
輸出信號：4～20mA或0～10mA
用于：鹽酸、硫酸、磷酸、氫氟酸等還原性酸；
鉭
適用于：鹽酸（濃度小于40%）、稀硫酸和濃硫酸（不包括發煙硫酸）；二氧化氯、氯化鐵、次氯酸、
氯化鈉、乙酸鉛等；硝酸（包括發煙硝酸等氧化性酸）、溫度低于80℃的王水；
不適用于：堿、氫氟酸
鉑
適用于：幾乎所有的酸堿鹽溶液（包括發煙硫酸和發煙硝酸）
不適用于：王水、氨鹽
碳化鎢
適用于：紙漿、污水、泥漿，能抗固體顆粒干擾
不適用于：無機酸、有機酸和氯化物
流量計的主要優點如下：
1） 流量計 的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗的流量儀表之一。
2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3） 流量計 是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此， 流量計 只需經水標定后，就可心用來測量其它導電性液體的流量。
4） 流量計 的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以 流量計 的量程范圍極寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。
5） 流量計 無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6）工業用 流量計 的口徑范圍極寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備為流量計的應用和發展奠定了基礎。
流量計 目前仍然存在的主要不足如下。
1）不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2）不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前 流量計 還無能為力3）普通工業用 流量計 由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。
4）流量計 易受外界電磁干擾的影響。
|

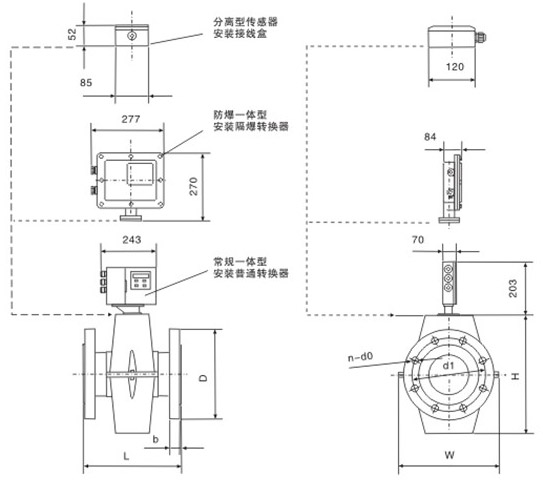

DN15-DN150電磁流量計外形尺寸及重量
DN15～DN150，1.6、4.0Mpa傳感器和一體型外形圖（傳感器長度可根據用戶實際情況少量調整）
外形尺寸及重量 法蘭尺寸（標準：GB/T9119）
|
公稱通徑DN
|
L
|
W
|
H
|
參考重量Kg
|
|
公稱通徑
DN
|
壓力1.6Mpa
|
壓力4.0Mpa
|
|
一體型
|
傳感器
|
D
|
d1
|
d0
|
n
|
b
|
D
|
d1
|
d0
|
n
|
b
|
|
15
|
200
|
140
|
174
|
10
|
7
|
15
|
95
|
65
|
14
|
4
|
16
|
95
|
65
|
14
|
4
|
16
|
|
20
|
200
|
140
|
174
|
12
|
9
|
20
|
105
|
75
|
14
|
4
|
18
|
105
|
75
|
14
|
4
|
18
|
|
25
|
200
|
140
|
174
|
14
|
11
|
25
|
115
|
85
|
14
|
4
|
18
|
115
|
85
|
14
|
4
|
18
|
|
32
|
200
|
168
|
210
|
15
|
12
|
32
|
140
|
100
|
18
|
4
|
18
|
140
|
100
|
18
|
4
|
18
|
|
40
|
200
|
176
|
210
|
16
|
13
|
40
|
150
|
110
|
18
|
4
|
20
|
150
|
110
|
18
|
4
|
20
|
|
50
|
200
|
176
|
210
|
17
|
14
|
50
|
165
|
125
|
18
|
4
|
20
|
165
|
125
|
18
|
4
|
20
|
|
65
|
200
|
214
|
250
|
25
|
22
|
65
|
185
|
145
|
18
|
4
|
20
|
185
|
145
|
18
|
8
|
22
|
|
80
|
200
|
214
|
250
|
29
|
26
|
80
|
200
|
160
|
18
|
8
|
22
|
200
|
160
|
18
|
8
|
22
|
|
100
|
250
|
230
|
312
|
31
|
28
|
100
|
220
|
180
|
18
|
8
|
22
|
235
|
190
|
22
|
8
|
26
|
|
125
|
250
|
281
|
370
|
36
|
33
|
125
|
250
|
210
|
18
|
8
|
22
|
270
|
220
|
26
|
8
|
26
|
|
150
|
300
|
281
|
370
|
41
|
38
|
150
|
285
|
240
|
22
|
8
|
24
|
300
|
250
|
26
|
8
|
28
|

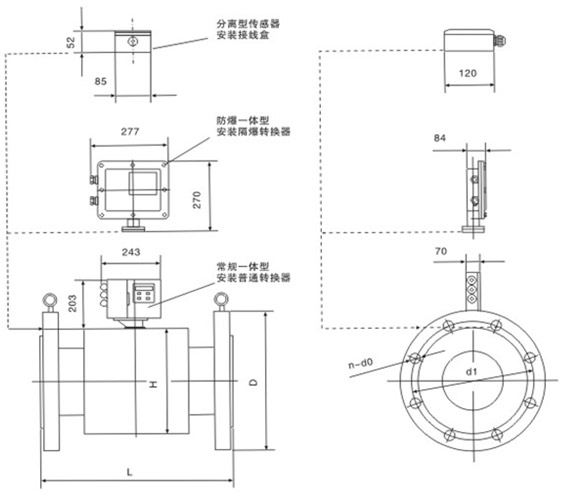

DN200-DN600電磁流量計外形尺寸及重量
DN200～DN600，1.0、1.6Mpa傳感器和一體型外形圖（傳感器長度可根據用戶實際情況少量調整）
外形尺寸及重量 法蘭尺寸（標準：GB/T9119）
|
公稱通徑 DN
|
L
|
HΦ
|
參考重量Kg
|
|
公稱通徑
DN
|
壓力1.6Mpa
|
壓力1.0Mpa
|
|
D
|
d1
|
d0
|
n
|
b
|
D
|
d1
|
d0
|
n
|
b
|
|
200
|
300
|
310
|
45
|
200
|
340
|
295
|
22
|
12
|
26
|
340
|
295
|
22
|
8
|
24
|
|
250
|
450
|
358
|
50
|
250
|
405
|
355
|
26
|
12
|
28
|
395
|
350
|
22
|
12
|
26
|
|
300
|
450
|
410
|
60
|
300
|
460
|
410
|
26
|
12
|
32
|
445
|
400
|
22
|
12
|
28
|
|
350
|
500
|
465
|
145
|
350
|
520
|
470
|
26
|
16
|
35
|
505
|
460
|
22
|
16
|
30
|
|
400
|
500
|
515
|
180
|
400
|
580
|
525
|
30
|
16
|
38
|
565
|
515
|
26
|
16
|
32
|
|
450
|
550
|
564
|
215
|
450
|
640
|
585
|
30
|
20
|
42
|
615
|
565
|
26
|
20
|
35
|
|
500
|
550
|
614
|
245
|
500
|
715
|
650
|
33
|
20
|
46
|
670
|
620
|
26
|
20
|
38
|
|
600
|
600
|
722
|
335
|
600
|
840
|
770
|
36
|
20
|
52
|
780
|
725
|
30
|
20
|
42
|

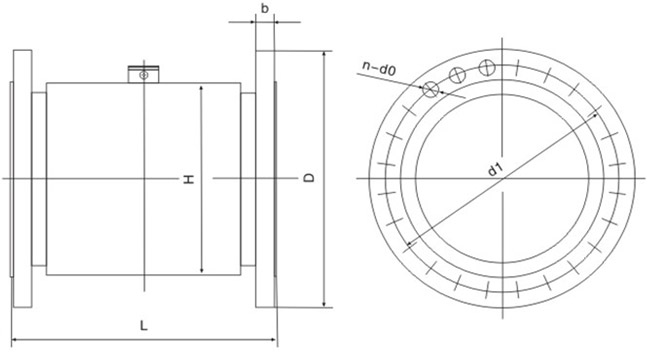

DN700-DN3000電磁流量計外形尺寸及重量
DN700～DN3000,0.6、1.0Mpa傳感器外形圖（傳感器長度可根據用戶實際情況少量調整）
注：1、DN700～DN3000無一體型，均為分體型；
2、DN700～DN1600分體防爆型傳感器外形和常規儀表相同。
外形尺寸及重量 法蘭尺寸（標準：GB/T9119）
|
公稱通徑 DN
|
L
|
HΦ
|
參考重量Kg
|
|
公稱通徑 DN
|
壓力1.0Mpa
|
壓力0.6Mpa
|
|
D
|
d1
|
d0
|
n
|
b
|
D
|
d1
|
d0
|
n
|
b
|
|
700
|
700
|
836
|
435
|
700
|
895
|
840
|
30
|
24
|
30
|
860
|
810
|
26
|
24
|
26
|
|
800
|
800
|
936
|
545
|
800
|
1015
|
950
|
33
|
24
|
32
|
975
|
920
|
30
|
24
|
26
|
|
900
|
900
|
1036
|
655
|
900
|
1115
|
1050
|
33
|
28
|
34
|
1075
|
1020
|
30
|
24
|
26
|
|
1000
|
1000
|
1136
|
810
|
1000
|
1230
|
1160
|
36
|
28
|
34
|
1175
|
1120
|
30
|
28
|
26
|
|
1200
|
1200
|
1336
|
875
|
1200
|
|
1405
|
1340
|
33
|
32
|
28
|
|
1400
|
1400
|
1536
|
1235
|
1400
|
|
1630
|
1560
|
36
|
36
|
32
|
|
1600
|
1600
|
1736
|
1555
|
1600
|
|
1830
|
1760
|
36
|
40
|
34
|
|
1800
|
1800
|
1960
|
2085
|
1800
|
|
2045
|
1970
|
39
|
44
|
36
|
|
2000
|
2000
|
2160
|
2610
|
2000
|
|
2265
|
2180
|
42
|
48
|
38
|
|
2200
|
2200
|
2364
|
3210
|
2200
|
|
2475
|
2390
|
42
|
52
|
42
|
|
2400
|
2400
|
2564
|
3910
|
2400
|
|
2685
|
2600
|
42
|
56
|
44
|
|
2600
|
2600
|
2764
|
4280
|
2600
|
|
2905
|
2810
|
48
|
60
|
46
|
|
2800
|
2800
|
2960
|
5000
|
2800
|
|
3115
|
3020
|
48
|
64
|
48
|
|
3000
|
3000
|
3160
|
5600
|
3000
|
|
3315
|
3220
|
48
|
68
|
50
|
|
|
制藥廠用流量計使用注意事項：
1、電磁流量計有些僅僅是檢測一下過程流量，無需做控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級。，用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不同精度等級;。
2、電磁流量計測量介質流速、儀表量程與口徑 測量一般的介質時，流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用，范圍比較寬。選擇儀表規格（口徑）不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。
3、電磁流量計盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器的工作磁場和流量信號。
|
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線 感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
E=KBdv
式中：
E——–為電極間的信號電壓
B——–磁通密度（T）
d——–測量管內徑
v——–平均流速（m/s）
式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBdv可知，被測流體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有極高的可靠性。
|
|
XT-LDE產品分類
|
產品結構圖 |
 |
<img border="0" alt="" src=http://www.cntrades.com/b2b/xtyb123/sell/"http://www.aby1c.cn/uploads/allimg/170913/0Q4405243-5.jpg"" width="180" height="240"/> |
|
拆裝方式 |
斷流后拆裝 |
不需斷流，關閉球閥后即可拆裝 |
|
度 |
±1.5% |
±1.5% |
|
公稱通徑 |
DN300～DN3000 |
DN300～DN3000 |
|
可測較低流速 |
0.1米/秒 |
0.1米/秒 |
|
可測***高流速 |
15米/秒 |
15米/秒 |
|
量程比 |
1:20，可按客戶要求訂制 |
1:20，可按客戶要求訂制 |
|
顯示器 |
可選 |
可選 |
|
輸出信號 |
4～20mA |
4～20mA |
|
通訊接口 |
可選RS485 |
可選RS485 |
|
供電電源 |
220VAC,允差15%或+24VDC，紋波≤5% |
220VAC,允差15%或+24VDC，紋波≤5% |
|
防爆等級 |
可選Exd[ia]qIICT5 |
可選Exd[ia]qIICT5 |
|
防護等級 |
IP65，可選IP68 |
IP65，可選IP68 |
|
整機功耗 |
6.5W |
6.5W |
|
測量體（傳感器）材質 |
304不銹鋼 |
304不銹鋼 |
|
測量元件（電極）材質 |
316L不銹鋼 |
316L不銹鋼 |
|
測量范圍 |
< 130℃ |
< 130℃
|
制藥廠用流量計轉換器功能特點
供電電源：85V–250VAC / 16V–36VDC；
儀表顯示：高清晰度背光LCD顯示（126 x 48 點陣），可同時顯示瞬時、累積流量等信息與相關單位，中文/英文菜單支持
通訊接口：具有RS485、RS232、Hart和Modbus等數字通訊信號輸出
抗干擾：內置完善的抗干擾多級保護電路全數字量處理，抗干擾性能顯著，有效消除現場振動及工頻等干擾
數據儲存：具有完善的數據備份與恢復功能，現場免維護
勵磁方式：激勵頻率標配三種，1/10、1/16、1/25工頻（1/4、1/8、1/32可選），滿足更多測量需求
操作方法：具有按鍵操作，磁鍵操作兩種功能。操作簡單快捷，易學易懂。紅外手持操作鍵盤，遠距離非接觸操作

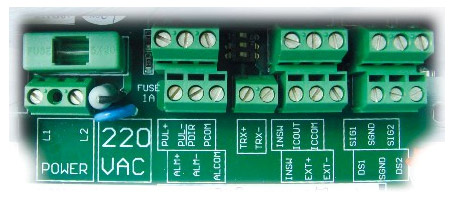

分體式遠傳接線端：
|
SIG1/SIG2/SGND
|
信號1/2/地
|
DS1/DS2
|
激勵屏蔽1/2
|
|
|
EXT﹢/﹣
|
勵磁電流﹢/﹣
|
INSW
|
開關輸入接點
|
|
|
ICOUT/ICCOM
|
模擬電流輸出/輸出地
|
PUL﹢
|
流量頻率(脈沖)輸出
|
|
|
PUL﹣/PDIR
|
流量方向指示
|
PCOM
|
頻率(脈沖)輸出地
|
|
|
ALM+/ALM﹣/ALCOM
|
報警上限/下限/地
|
制藥廠用流量計特點
●儀表口徑
DN10mm～DN2000mm
●公稱壓力
1.0MPa；1.6MPa； 4.0MPa（>4.0MPa協商供貨）
●介質溫度
-20℃～120℃
●工作溫度電磁流量計
1.模擬型 －10℃～＋50℃（防爆）
－20℃～＋60℃（普通）
2.智能型 －10℃～＋60℃
●工作電源
220VAC、24VDC、鋰電池供電（連續工作時間≥2年）
●輸出信號
瞬時頻率輸出、容積脈沖輸出、4～20mA電流輸出（三線制）、4～20mA電流輸出（二線制）
●顯示方式
漢字液晶顯示
●通訊方式
RS-485通訊、RS-232通訊、 HART協議通訊
●防爆標志
ExdⅡCT6
防爆合格證號：CE041277
●防護等級
IP65；IP67；IP68
|
管徑
|
300-3000mm
|
|
流速范圍
|
0.1～10m/s
|
|
精度
|
0.5～10m/s:±1.5%FS;0.1～0.5m/s:±2.0%FS
|
|
0.1～10m/s:±2.5%FS（FS指40%～－100%滿量程流量）
|
|
電導率
|
> 5μs/cm
|
|
直管段
|
前5DN,后3DN
|
|
介質溫度
|
-20℃～/+130℃
|
|
環境溫度
|
-20℃～/+60℃
|
|
耐壓
|
1.6MPa
|
|
防護等級
|
IP65（一體） IP68（分體）
|
|
電極材質
|
316L不銹鋼
|
|
輸出信號
|
4-20mA；RS485;HART協議；MODBUS協議
|
|
傳感器材質
|
不銹鋼
|
|
工作電源
|
220VAC,允差15%或24VDC,紋波≤5%
|
|
功率
|
6.5W
|
|
耐壓等級
|
≤1.6MPa
|
制藥廠用流量計顯示轉換器
顯示：顯示屏：8位LCD帶背光液晶顯示
顯示內容：正向累積、反向累積、總累積、
瞬時流量、流速、空管報警、勵磁報警
流速單位：L/h、L/m、L/s、
瞬時流量單位：m3/h、m3/m、m3/s
累積流量單位：m3、L
語言：中文或英文（其它語言可定制）
電源：電壓范圍：交流（85～250）VAC或直流（20～24）VDC或電池
模擬量輸出：0～10mA（負載0～1.5KΩ） 4～20mA（負載0～750KΩ）
數字頻率輸出：輸出范圍：1～5000HZ
電氣隔離：光電隔離，隔離電壓：>1000VDC
輸出驅動：場效應管輸出，***高承受電壓36VDC，***大負載250mA
數字脈沖輸出：輸出脈沖當量：0.001～1.000 m3/cp
輸出脈沖寬度：0.001～1.000 Ltr/cp
電氣隔離：光電隔離，隔離電壓：>1000VDC
輸出驅動：場效應管輸出，***高承受電壓36VDC，***大負載250mA
報警輸出：報警輸出點：上限報警、下限報警
電氣隔離：光電隔離，隔離電壓：>1000VDC
輸出驅動：達林頓管輸出，***高承受電壓36VDC，***大負載250mA
通 訊：Modbus（RS485或RS232接口）,E-REMOTE（HART）,PROFIBS
電極，接地環材料的選擇
應根據被測流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗
|
材料 |
耐腐蝕性能 |
|
含鉬不銹鋼（Ocr18Ni12Mo2Ti） |
硝酸、室溫下 <5%硫酸、沸騰的磷酸、蟻酸、堿溶液、在一定壓力下的亞硫酸、海水、醋酸 |
|
哈氏合金 C 哈氏合金 B（HC、HB） |
耐氧化性酸、氧化性鹽、耐海水、耐非氧化懷酸，非氧化性鹽、堿、常溫硫酸 |
|
鈦 (Ti) |
海水、各種氯化物和次氯鹽酸、氯化性酸（包括發煙硝酸）、有機酸、堿 |
|
鉭 (Ta) |
除氫氟酸、發煙硫酸、堿外的其余化學介質、包括沸點的鹽酸。硝酸和 <175℃ |
|
鉑（Pt） |
各種酸、堿、鹽、不包括王水 |
襯里材料說明
應根據被測介質的腐蝕性，磨損性和溫度來選擇內襯材料
|
內襯材料 |
名稱 |
符號 |
性能 |
***高工作溫度 |
適用液體 |
|
橡膠 |
氯丁橡膠 |
|
耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕 |
<80℃ |
自來水、工業用水、海水 |
|
聚胺脂橡膠 |
|
極好的耐磨性能，耐酸堿性能較差 |
60<℃ |
紙漿、礦漿等漿液 |
|
氟塑料 |
聚四氟乙烯 |
F4或PTFE |
化學性能很穩定、耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 |
180<℃ |
腐蝕性強的酸堿鹽液體 |
|
|
四氟乙烯和六氟丙烯譯名：特氟隆 FEP |
F46或FEP |
化學性能略遜于 F4 |
|
腐蝕性的酸堿鹽液體 |
|
塑料 |
四氟乙烯和乙烯 |
F4或ETFE |
化學性能略遜于 F4 |
|
腐蝕性的酸堿鹽液體 |
|
聚乙烯 |
PO |
化學性能穩定 |
60<℃ |
污水 |
|
聚苯硫醚 |
PPS |
|
150<℃ |
熱水 |
流量范圍的選擇
***大流量和***小流量必須符合下表中的數據
|
內徑 |
10 |
15 |
20 |
25 |
32
|
40 |
50
|
65
|
|
Qmin(m3/h)
|
00283 |
00636
|
0.12 |
0.15 |
0.29
|
0.452 |
0.7
|
1.19
|
|
Qman(m3/h) |
4.24 |
9.54
|
16.96 |
26.5 |
43.42
|
67.85 |
106.0
|
179.0
|
|
內徑
|
80 |
100
|
125 |
150
|
200
|
250 |
300
|
350
|
|
Qmin(m3/h) |
1.8 |
2.82
|
4.41 |
6.36
|
11.3
|
17.6 |
25.4 |
34.6
|
|
Qman(m3/h)
|
271.0 |
424.0
|
662.0 |
954.0
|
1690
|
2650 |
3810 |
5190
|
|
內徑 |
400 |
450
|
500 |
550
|
600
|
700 |
800
|
900
|
|
Qmin(m3/h) |
45.2 |
57.2 |
77.6 |
85.5 |
101.0 |
138.0 |
180.0 |
229.0 |
|
Qman(m3/h) |
6780 |
8570
|
10600 |
12800
|
15200 |
20700 |
27100
|
34300
|
|
內徑 |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin(m3/h) |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
|
Qman(m3/h) |
42400 |
51300 |
61000 |
83121 |
108566 |
137404 |
169635 |
205258
|
儀表選型
◆量程范圍確認
一般工業用防爆型流量計被測介質流速以2～4m/s為宜，在特殊情況下，較低流速應不小于0.2m/s，***高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h）D:管道內徑V：流速（m/h）
防爆型流量計的量程Q應大于預計的***大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
◆XT-LDE系列防爆型電磁流量計參考流量范圍
|
通徑
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
***小流量( m3/h)
|
0.02
|
0.06
|
0.12
|
0.16
|
0.29
|
0.452
|
0.7
|
1.19
|
|
常用量程( m3/h)
|
1
|
2
|
4
|
6
|
9
|
15
|
22
|
35
|
|
***大流量( m3/h)
|
4.24
|
9.54
|
16.96
|
26.5
|
43.42
|
67.85
|
106
|
179
|
|
通徑
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
***小流量( m3/h)
|
1.8
|
2.82
|
4.41
|
6.36
|
11.3
|
17.6
|
25.4
|
34.6
|
|
常用量程( m3/h)
|
55
|
85
|
130
|
190
|
340
|
530
|
750
|
1000
|
|
***大流量( m3/h)
|
271
|
424
|
662
|
954
|
1690
|
2650
|
3810
|
5196
|
|
通徑
|
400
|
450
|
500
|
550
|
600
|
700
|
800
|
900
|
|
***小流量( m3/h)
|
45.2
|
57.2
|
77.6
|
85.5
|
101
|
138
|
180
|
229
|
|
常用量程( m3/h)
|
1200
|
1400
|
1700
|
2000
|
2500
|
2800
|
3600
|
4500
|
|
***大流量( m3/h)
|
6780
|
8570
|
10600
|
12800
|
15200
|
20700
|
27100
|
34300
|
|
|

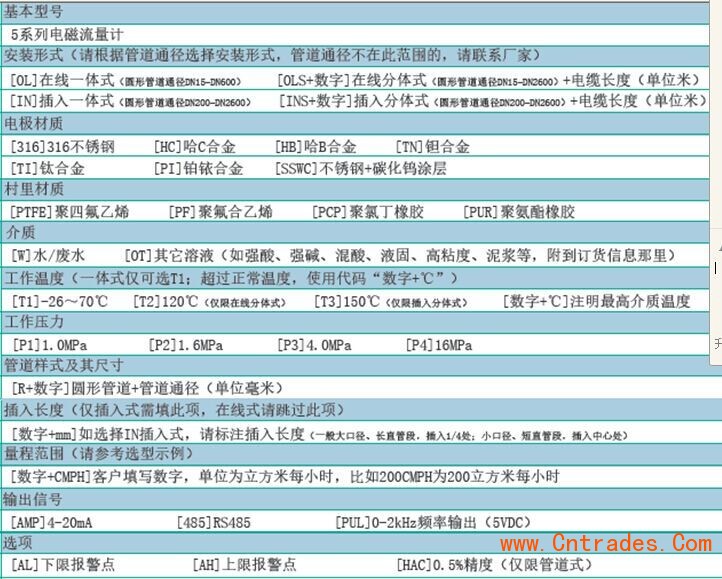

儀表選型 |
|
儀表型號
|
XT-LDE型（執行標準：JB/T9248-1999）
|
|
精度等級
|
1級或0.5級
|
|
介質電導率
|
＞5μs/cm
|
|
可測較低流速
|
0.1米/秒
|
|
可測***高流速
|
15米/秒
|
|
量程比
|
1:15，可按客戶要求訂制
|
|
顯示器
|
智能一體顯示，智能分體顯示
|
|
信號輸出
|
脈沖/4-20mA（負載電阻0-750Ω）
|
|
供電電源
|
220VAC,允差15%或+24VDC，紋波≤5%
|
|
通訊接口
|
可選RS485
|
|
通訊協議
|
MODBUS、HART、Profibus等
|
|
測量管體（襯里）材質
|
氯丁橡膠、聚氨酯、PTFE、PFA、F46等耐腐材料
|
|
測量元件（電極）材質
|
316L不銹鋼、鈦合金、哈氏合金、鉭合金、鉑銥合金、碳化鎢等
|
|
防爆等級
|
Exd[ia]qIICT5
|
|
防護等級
|
IP65，可選IP68
|
|
整機功耗
|
＜15W
|
|
儀表通經
|
DN6-DN2000
|
|
安裝方式
|
法蘭安裝，或其他
|
|
公稱壓力
|
1.6MPa或訂制
|
|
介質溫度
|
＜150℃
|
|
環境溫度
|
-30℃-60℃
|
|
|
|
常用流速-流量對照表流速（m/s）； 流量（m3/h） 口徑
|
|
|
|
|
0.5
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
10
|
0.14
|
0.28
|
0.57
|
0.85
|
1.1
|
1.4
|
1.7
|
2.
|
2.3
|
2.5
|
2.8
|
|
15
|
0.32
|
0.64
|
1.3
|
1.9
|
2.5
|
3.2
|
3.8
|
4.5
|
5.1
|
5.7
|
6.3
|
|
20
|
0.57
|
1.1
|
2.3
|
3.4
|
4.5
|
5.7
|
6.8
|
7.9
|
9.0
|
10
|
11
|
|
25
|
0.88
|
1.8
|
3.5
|
5.3
|
7.1
|
8.8
|
11
|
12
|
14
|
16
|
17.6
|
|
32
|
1.4
|
2.9
|
5.8
|
8.7
|
12
|
14
|
17
|
20
|
23
|
26
|
28.9
|
|
40
|
2.3
|
4.5
|
9.0
|
14
|
18
|
23
|
27
|
32
|
36
|
41
|
45.2
|
|
50
|
3.5
|
7.1
|
14
|
21
|
28
|
35
|
42
|
49
|
57
|
64
|
70
|
|
65
|
6.0
|
12
|
24
|
36
|
48
|
60
|
72
|
84
|
96
|
107
|
119
|
|
80
|
9.0
|
18
|
36
|
54
|
72
|
90
|
109
|
127
|
145
|
163
|
180
|
|
100
|
14
|
28
|
57
|
85
|
113
|
141
|
170
|
198
|
226
|
254
|
282
|
|
125
|
22
|
44
|
88
|
132
|
177
|
221
|
265
|
309
|
353
|
397
|
441
|
|
150
|
32
|
64
|
127
|
191
|
254
|
318
|
382
|
445
|
509
|
572
|
636
|
|
200
|
57
|
113
|
226
|
339
|
452
|
565
|
678
|
791
|
904
|
1017
|
1131
|
|
250
|
88
|
177
|
353
|
530
|
707
|
883
|
1060
|
1236
|
1413
|
1590
|
1767
|
|
300
|
127
|
254
|
509
|
763
|
1017
|
1272
|
1526
|
1780
|
2035
|
2289
|
2545
|
|
350
|
173
|
346
|
692
|
1039
|
1385
|
1731
|
2077
|
2423
|
2769
|
3116
|
3464
|
|
400
|
226
|
452
|
904
|
1356
|
1809
|
2261
|
2713
|
3165
|
3617
|
4069
|
4523
|
|
450
|
286
|
572
|
1145
|
1717
|
2289
|
2861
|
3434
|
4006
|
4578
|
5150
|
5725
|
|
500
|
353
|
707
|
1413
|
2120
|
2826
|
3533
|
4239
|
4946
|
5652
|
6359
|
7069
|
|
600
|
509
|
1017
|
2035
|
3052
|
4069
|
5087
|
6104
|
7122
|
8139
|
9156
|
10180
|
|
700
|
692
|
1385
|
2769
|
4154
|
5539
|
6924
|
8308
|
9693
|
11078
|
12463
|
13847
|
|
800
|
904
|
1809
|
3617
|
5426
|
7235
|
9043
|
10852
|
12660
|
14469
|
16278
|
18086
|
|
900
|
1145
|
2289
|
4578
|
6867
|
9156
|
11445
|
13734
|
16023
|
18312
|
20602
|
22891
|
|
1000
|
1413
|
2826
|
5652
|
8478
|
11304
|
14130
|
16956
|
19782
|
22608
|
25434
|
28260
|
|
1200
|
2035
|
4069
|
8139
|
12208
|
16278
|
20347
|
24417
|
28486
|
32556
|
36625
|
40694
|
|
1400
|
2769
|
5539
|
11078
|
16617
|
22156
|
27695
|
33234
|
38773
|
44312
|
49851
|
55390
|
|
1600
|
3617
|
7235
|
14469
|
21704
|
28938
|
36173
|
43407
|
50642
|
57876
|
65111
|
72346
|
|
1800
|
4578
|
9156
|
18312
|
27469
|
36625
|
45781
|
54937
|
64094
|
73250
|
82406
|
91562
|
|
2000
|
5652
|
11304
|
22608
|
33912
|
45216
|
56520
|
67824
|
79128
|
90432
|
101736
|
113040
|
|
|
安裝及使用說明：
■流量計安裝位置按現場實際需要進行，但電極軸線必須近似水平。
■測量管在所有工作時間必須完全注滿。
■被測介質流動方向應于流量計上的箭頭所指方向一致。
■為了安裝、維護方便，在管線連接處確保有足夠的安裝空間。
■管線如有振動，在流量計的兩邊應有支撐管線的支座。
■入口直管段≥DN×5長，出口直管段≥DN×2長（DN為流量計公稱通徑），從電極軸線開始測量。
■大尺寸測量管，DN＞200（8"），為了有利于安裝，可采用整流器，這樣可縮短直管段的長度。
■如流體有渦流與流場畸變；可增加入口與出口處直管段長度或安裝整流器。
■在安裝流量計的附近，應避免強電磁場。
■通常不需要零設定，如需設定，在完全注滿介質的測量管中，應建立“零”流速。所以應在下游或上游安裝切斷閥，不同液體的混合介質，在混合點的下游，***小DN×30（DN為流量計公稱通徑），安裝流量計，否則顯示不穩定。
■使用注意事項
■流量計安裝后，一般經以下步驟可正式使用。
■安裝檢查：檢查管線安裝是否正確，各連線是否正確可靠，特別是接地線。
■通電預熱：通電后，預熱20分鐘，儀表一般就能正常測量。
■零點跟蹤：為保證精度，需要進行零點跟蹤。電磁流量計的測量管充滿液體并確定液體靜止后，就可以進行零點校準，然后保存（確認）。根據現場具體情況來定。
■參數設定：用戶根據使用需要，可做必要的參數設定。但隨意改動各種出廠設定值，有可能造成儀表測量誤差或不能正常工作。
■根據介質粘附程度，應定期清理流量計內壁和電極，并注意勿使襯里與電極受損。
電磁流量計在流量測量方面發揮著很大的作用，為使其能更好地服務于生產，在選型、安裝、使用和維護過程中必須非常注意被測流體的導電性、電極的接地、電極的耐腐蝕性和清洗鈍化等問題。電極的耐腐蝕性和清洗鈍化等問題。
，電磁流量計可以測腐蝕性液體，但作為儀表選型人員，一定要了解并正確提供被測介質屬性，使用電磁流量計前提是被測液體必須是導電，且電導率不能低于閾值（即下限值5μs/cm）。根據使用經驗，實際應用液體電導率***好要比儀表制造廠規定閾值至少大一個數量級。因為制造廠儀表規范規定下限值是各種使用條件較好狀態下可測量較低值。
在選用上受到一些使用條件限制，如電導率均勻性、連接信號線、外界噪聲等，否則會出現輸出晃動現象等。工業用水及其水溶液電導率大于10-4s/cm，酸、堿、鹽液電導率10-4～10-1s/cm之間，使用不存問題，但制藥工藝用水（純化水、蒸餾水）電導率要求低于3μs/cm，使用電磁流量計存在問題，會出現無法計量的情況，導致傳感器在后期使用過程中報廢，給使用維護帶來不便和經濟上的損失。
第二，電極良好的接地問題。一個良好的接地，不僅可以提升流量計的準確性，而且可以延長電磁流量計的使用壽命。電磁流量計在工作時要求被測介質必須是地電位，一般是通過管道或法蘭接地，若連接傳感器的工藝管道相對被測介質是絕緣的（塑料管道或有絕緣襯里的管道），就必須選用接地環或帶接地電極的傳感器，使被測介質處于地電位。
第三，任何儀器儀表都是需要“維護保養”的，電磁流量計也不例外。電磁流量計雖說可靠性比較好，一般情況下不會損壞，但由于其原理決定，傳感器電極表面一直和液體接觸，時間久了，電極表面比較容易受污染，產生鈍化等表面效應。所以電磁流量計一般情況下要求客戶一年到一年半之間拆出來清洗一次電極，以保證流量計整機的測量精度。
