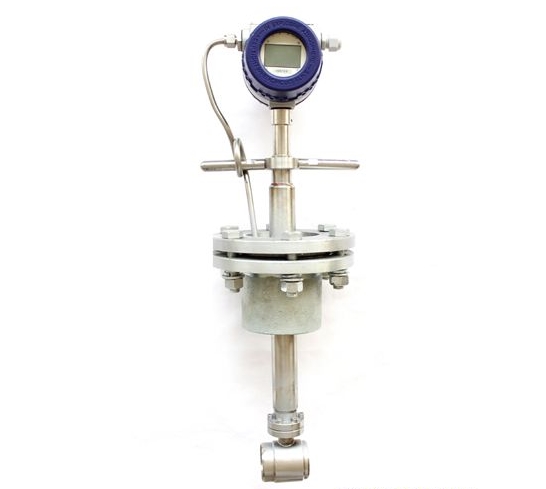

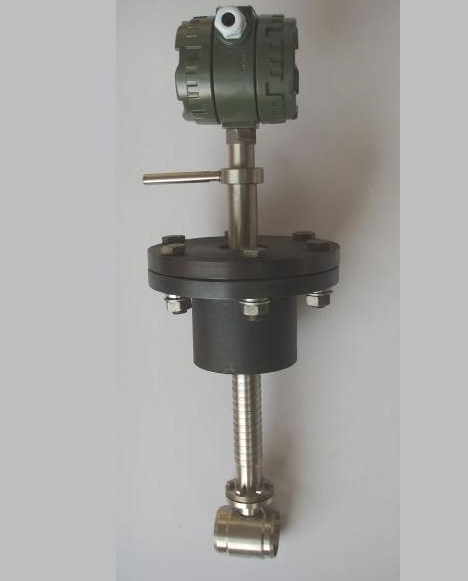

插入式渦街流量計
產品價格：
| 價格 |
¥ 550.00~9800.00元
|
| 起批量 | ≥1 臺 |
產品參數：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | DN700 |
| 類型 | 質量流量計 | 測量范圍 | 常規（m3/h） | 精度等級 | 1.5液/2.1氣 |
| 公稱通徑 | 200~1000（mm） | 適用介質 | 液體、氣體、蒸汽 | 工作壓力 | 0.086~0.16（MPa） |
| 工作溫度 | -20~55（℃） | 規格 | 具體規格咨詢工程師 |
| 加工定制 | 是 | 品牌 | 華云 | 型號 | MAT |
| 類型 | 渦街流量計 | 測量范圍 | 1.2-2000m3/h（m3/h） | 精度等級 | ±1.5%、±1% |
| 公稱通徑 | 4-80mm（mm） | 適用介質 | 液體 | 工作壓力 | 4MPa、2.5MPa、1.6MPa（MPa） |
| 工作溫度 | -40~250℃、-40~320℃（℃） | 規格 | DN4脈沖輸出螺紋安裝無顯,DN6脈沖輸出螺紋安裝無顯,DN10脈沖輸出螺紋安裝無顯,DN15脈沖輸出螺紋安裝無顯,DN20脈沖輸出螺紋安裝無顯,DN25脈沖輸出螺紋安裝無顯,DN32脈沖輸出螺紋安裝無顯,DN40脈沖輸出螺紋安裝無顯,DN50脈沖輸出螺紋安裝無顯,DN65脈沖輸出螺紋安裝無顯,DN80脈沖輸出螺紋安裝無顯,DN100脈沖輸出螺紋無顯,DN125脈沖輸出,DN150脈沖輸出法蘭無顯,DN200脈沖輸出法蘭無顯,485通訊加價,鋰電池供電就地顯示加價,HART型加價,4-20mA輸出帶顯示另加,鋰電池供電就地顯示 | 信號輸出功能 | 脈沖信號、4～20mA信號 |
概述：
LS-LUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。。
LS-LUCB 型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
工作原理：
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
儀表特點:
1、可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
技術參數:
| 公稱通經（mm） |
250～1500 |
|
儀表材質 |
1Cr18Ni 9Ti |
|
公稱壓力（Mpa） |
PN1.6Mpa；PN2.5Mpa |
|
被測介質溫度（℃） |
－40～+250℃ |
|
環境條件 |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
|
精度等級 |
示值的±2.5% |
|
量程比 |
1:10；1:15 |
|
阻力損失系數 |
Cd<2.6 |
|
輸出信號 |
傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V |
|
供電電源 |
傳感器：、+24VDC |
|
信號傳輸線 |
KVVP3×0.3（三線制），2×0.3（二線制） |
|
傳輸距離 |
≤500m |
|
信號線接口 |
內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6 |
|
防護等級 |
IP65 |
|
允許振動加速度 |
1.0g |
型號及功能選擇
|
XYLUCB- |
|
插入式渦街流量計 |
||||
| 代號 | 口徑 | |||||
|
020 |
200mm |
|
||||
|
025 |
250mm |
|
||||
|
030 |
300mm |
|
||||
|
035 |
350mm |
|
||||
|
040 |
400mm |
|
||||
|
045 |
450mm |
|
||||
|
050 |
500mm |
|
||||
|
——– |
——– |
|
||||
|
200 |
2000mm |
|
||||
|
|
代號 |
功能1 |
||||
|
N |
無溫壓補償 |
|||||
|
Y |
有溫壓補償 |
|||||
|
|
代號 |
輸出型號 |
||||
|
F1 |
4-20mA輸出（二線制） |
|||||
|
F2 |
4-20mA輸出（三線制） |
|||||
|
F3 |
RS485通訊接口 |
|||||
|
|
代號 |
被測介質 |
||||
|
J1 |
液體 |
|||||
|
J2 |
氣體 |
|||||
|
J3 |
蒸汽 |
|||||
|
|
代號 |
功能2 |
||||
|
E |
2.5級 |
|||||
|
T1 |
常溫 |
|||||
|
T2 |
高溫 |
|||||
|
T3 |
蒸汽 |
|||||
|
P1 |
1.6MPa |
|||||
|
P2 |
2.5MPa |
|||||
|
P3 |
4.0MPa |
|||||
|
D1 |
內部3.6V供電 |
|||||
|
D2 |
DC24V供電 |
|||||
|
B1 |
不銹鋼 |
|||||
|
B2 |
碳鋼 |
|||||
三、儀表特點
a.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
b.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
c.壓力損失小，量程范圍寬，范圍度達1:25。
d.無可動部件，長期穩定，結構簡單便于安裝和維護。
e.可測介質溫度達+
四、詳細參數
|
產品結構圖 |
|
|
|
公稱通經（mm） |
200，250，300， 400，500，600，800， 1000，1200，1500 |
|
|
儀表規格 |
簡易插入式 |
球閥插入式 |
|
拆裝方式 |
斷流后拆裝 |
不需斷流，關閉球閥后即可拆裝 |
|
儀表型號 |
A型 |
B型 |
|
度 |
±2.5% |
±2.5% |
|
量程比 |
1:10；1:15 |
1:10；1:15 |
|
顯示器 |
可選 |
可選 |
|
輸出信號 |
可選：脈沖或4-20mA |
可選：脈沖或4-20mA |
|
信號線接口 |
內螺紋M20×1.5 |
內螺紋M20×1.5 |
|
通訊接口 |
可選RS485 |
可選RS485 |
|
供電電源 |
傳感器：+12VDC 、+24VDC（可選） |
傳感器：+12VDC 、+24VDC（可選） |
|
信號傳輸線 |
STVPV3×0.3（三線制），2×0.3（二線制） |
STVPV3×0.3（三線制），2×0.3（二線制） |
|
傳輸距離 |
≤500m |
≤500m |
|
防爆等級 |
可選ExdIIBT6或ExiaIICT4 |
可選ExdIIBT6或ExiaIICT4 |
|
防護等級 |
IP65 |
IP65 |
|
允許振動加速度 |
1.0g |
1.0g |
|
阻力損失系數 |
Cd<2.6 |
Cd<2.6 |
|
整機功耗 |
＜1W |
＜1W |
|
儀表材質 |
1Cr18Ni 9Ti |
1Cr18Ni 9Ti |
|
公稱壓力 |
PN1.6Mpa；PN2.5Mpa |
PN1.6Mpa；PN2.5Mpa |
|
被測介質溫度（℃） |
－40～+250℃ |
－40～+250℃ |
|
環境條件 |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
三、測量范圍
|
公稱通徑 (mm) |
測量范圍(m3/h) |
公稱通徑 |
測量范圍(m3/h) |
||
|
液體 |
氣體 |
液體 |
氣體 |
||
|
200 |
70-700 |
600-6000 |
500 |
450-4500 |
4200-42000 |
|
250 |
110-1100 |
1060-10600 |
600 |
600-6000 |
6100-61000 |
|
300 |
180-1800 |
1500-15000 |
800 |
800-8000 |
11000-110000 |
|
350 |
210-2100 |
2000-20000 |
1000 |
1200-12000 |
17000-170000 |
|
400 |
270-2700 |
2700-27000 |
1200 |
1800-18000 |
24000-240000 |
|
450 |
350-3500 |
3300-33000 |
1500 |
2600-26000 |
38000-380000 |
