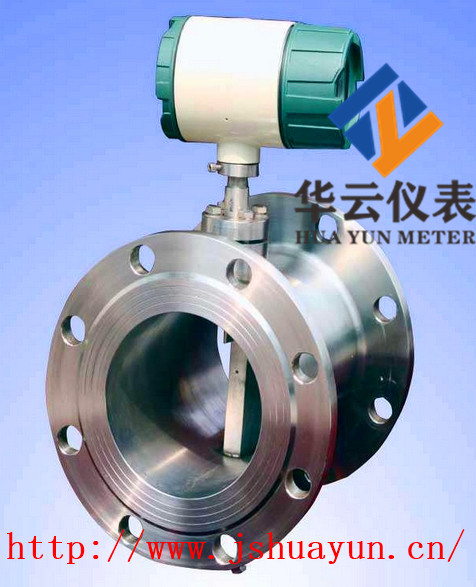

HLLU秸稈氣流量計|卡門渦街流量計
HLLU秸稈氣流量計渦街流量計是基于卡門渦街原理，通過探頭檢測出漩渦分離頻率計算出流量并在信號變送器中轉換成相應的脈沖或電流信號輸出。HLLU秸稈氣流量計其特點是壓力損失小,量程范圍大,精度高,HLLU秸稈氣流量計在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；無可動機械零件，因此可靠性高,維護量小；儀表參數能長期穩定。
HLLU秸稈氣流量計:
HLLU系列渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；無可動機械零件，因此可靠性高,維護量小；儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作，有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
工作原理
渦街流量計是基于卡門渦街原理，通過探頭檢測出漩渦分離頻率計算出流量并在信號變送器中轉換成相應的脈沖或電流信號輸出。
主要特點：
•度較高，液體測量精度為±1.0%；氣體測量精度為±1.5%
•壓損小，約為孔板流量計的1/4，屬于節能流量?jī)x表
•安裝方式靈活，可水平，垂直和不同角度傾斜安裝
•采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能
•無可動部件，儀表壽命長
技術參數：
|
儀表型號 |
HLLU-N |
HLLU-A |
HLLU-B |
HLLU- C |
HLLU- D1/D2 |
|
信號輸出 |
脈沖 |
4-20mA |
無 |
4-20mA |
可選4-20mA或脈沖 |
|
供電電源 |
24VDC±15% |
24VDC±15% |
鋰電池 |
24VDC±15% |
24VDC±15%和鋰電池 |
|
通訊接口 |
無 |
無 |
無 |
可選RS485 |
可選RS485 |
|
精度等級 |
液體：1.0級 |
液體：1.0級 |
液體：1.0級 |
||
|
顯示器 |
無 |
有 |
有 |
||
|
儀表材質 |
304SS |
304SS |
304SS |
||
|
防爆等級 |
可選ExiaIICT5或ExdIIBT6 |
可選ExiaIICT5或ExdIIBT6 |
可選ExiaIICT5或ExdIIBT6 |
||
|
防護等級 |
IP65 |
IP65 |
IP65 |
||
|
整機功耗 |
＜1W |
＜1W |
＜1W |
||
|
儀表通經 |
DN15~DN300 |
DN15~DN300 |
DN15~DN300 |
||
|
安裝方式 |
法蘭夾持或一體化法蘭連接 |
法蘭夾持或一體化法蘭連接 |
法蘭夾持或一體化法蘭連接 |
||
|
耐壓等級 |
可選1.6MPa或2.5MPa |
可選1.6MPa或2.5MPa |
可選1.6MPa或2.5MPa |
||
|
介質溫度 |
-40℃~250℃、-40℃~350℃ |
-40℃~250℃、-40℃~350℃ |
-40℃~250℃、-40℃~350℃ |
||
|
環境溫度 |
-20℃~60℃ |
-20℃~60℃ |
-20℃~60℃ |
||
流量范圍：
|
儀表口徑 |
液體測量范圍（m3/h） |
氣體測量范圍(m3/h) |
|
DN15 |
1.2-6.2 |
5-25 |
|
DN20 |
1.5-10 |
8-50 |
|
DN25 |
1.6-16 |
10-70 |
|
DN32 |
1.9-19 |
15-150 |
|
DN40 |
2.5-26 |
22-220 |
|
DN50 |
3.5-38 |
36-320 |
|
DN65 |
6.2-65 |
50-480 |
|
DN80 |
10-100 |
70-640 |
|
DN100 |
15-150 |
130-1100 |
|
DN125 |
25-250 |
200-1700 |
|
DN150 |
36-380 |
280-2240 |
|
DN200 |
62-650 |
580-4960 |
|
DN250 |
140-1400 |
970-8000 |
|
DN300 |
200-2000 |
1380-11000 |
